商品の詳細:
|
|
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | hongcheng |
| 証明: | Pcoc, Reach, Iecee, Scoc, Epa, Gs |
| モデル番号: | 24"への1/2」 |
|
お支払配送条件:
|
|
| 最小注文数量: | 10pc |
| 価格: | consult |
| パッケージの詳細: | 合板箱かパレット |
| 受渡し時間: | 7-15の仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 2百万トン/年 |
|
詳細情報 |
|||
| 証明:: | ASME、ANSI、DIN、JIS、BS、KS | 材料:: | 合金 |
|---|---|---|---|
| 供給の能力:: | 5000トン/月 | 壁厚さ: | Sch5-Sch160 XXS、STD、XS、SGP |
| 角度: | 45° 90° 180°、等 | 材料:: | ステンレス鋼 |
| ハイライト: | a335 p11の鋼管の肘,継ぎ目が無いlrの鋼管の肘,a335 p22の継ぎ目が無い管の肘 |
||
製品の説明

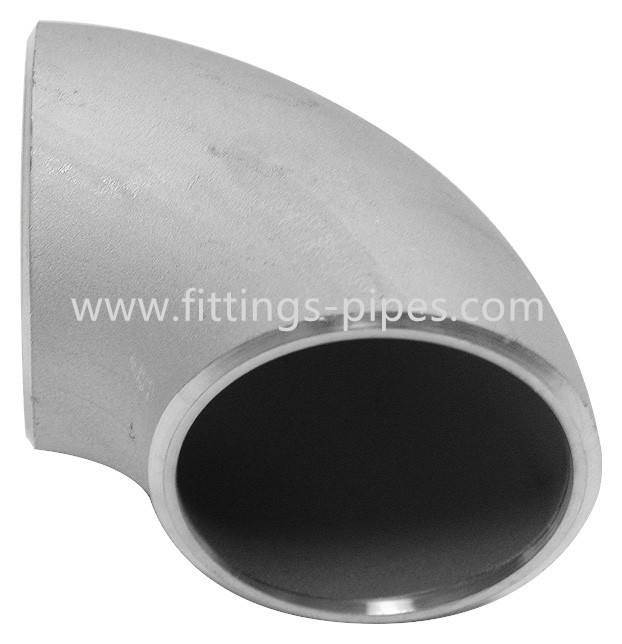

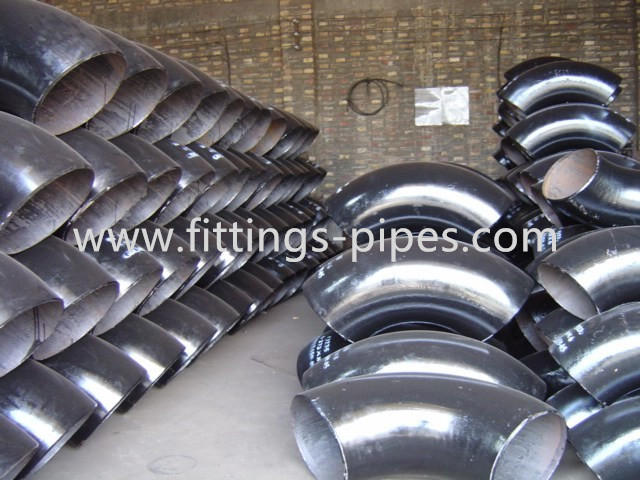

ASME SB366 WPNCMCの減力剤ASTM B366 WPNCMCの継ぎ目が無いバット溶接付属品90の程度SCH40鋼管の減力剤
ASTM B366の等級WPNCMCの付属品は何であるか。
ASTM B366の等級WPNCMCの付属品は流れの方に変更を可能にする分岐するか、または管のサイズを減らす一種の溶接できる管付属品、である。
ASTM B366の等級WPNCMC FITTINGS~の指定
| サイズ | ASTM B366 WPNCMCの継ぎ目が無いバット溶接付属品:1/2」- 10" |
| 次元 | ASME/ANSI B16.9、ASME B16.28、MSS-SP-43、BS4504、BS4504、BS1560、BS10 |
| 厚さ | SCH10、SCH20、SCH30、STD SCH40、SCH60、XS、SCH 80、SCH 100、SCH 120、SCH 140、SCH 160、NACEの氏と利用できるXXS 01-75 |
| タイプ | ASTM B366の等級WPNCMCのButtweld付属品 |
| OD | DN15-DN1200 |
| 関係 | 溶接 |
| BEDINGの半径 | R=1D、第2、3D、5D、6D、8D、10Dまたは注文ASME SB366 WPNCMCの管付属品 |
| 範囲 | ½」24"へのNB Sch 10s、40s、80s、160s、XXSのNB。（DN6~DN100） ASTM B366-WPNCMCのButtweld付属品 |
程度 | 角度:22.5 deg、30deg、45のdeg、90のdeg、180のdeg、1.0D、1.5D、2.0D、2.5D、3D、4D、5D、6D、7D-40D。 |
| プロセス | 押し、出版物、炉、鋳造物、等。 |
| テスト | EN 10204/3.1B |
プロダクト変数
| NPS | O.D. D | 終わるべき90°長いラドの中心 | Bを終える45°長いラドの中心 | Aを終える90°の中心 | Bを終える45°中心 |
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1つの¼ | 42.2 | 48 | 25 | 95 | 39 |
| 1つの½ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2 ½ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3 ½ | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
3.1 MTCは貨物とともに置かれ、出荷される順序の後で提供される。
ASTM B366の等級WPNCMC FITTINGS~のDIAMENSION
| わずかな管のサイズ | すべての付属品 | すべての付属品 | すべての付属品 | 肘のティー | 180°リターンくねり | 180°リターンくねり | 180のDegのリターンくねり | 減力剤 | 帽子 |
| NPS | O.D. 斜角（1）、（2） | I.D. 端に | 壁厚さ（3） | 中心に終り次元A、B、C、M | 中心に中心O | に戻表面K | 端Uの直線 | 全長H | 全長E |
| 2 ½への½ | 0.06 | 0.03 | わずかな厚さのより少しにより87.5% | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 3から3 ½ | 0.06 | 0.06 | わずかな厚さのより少しにより87.5% | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 4 | 0.06 | 0.06 | わずかな厚さのより少しにより87.5% | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 5から8 | 0.09 | 0.06 | わずかな厚さのより少しにより87.5% | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.25 |
| 10から18 | 0.16 | 0.12 | わずかな厚さのより少しにより87.5% | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 |
| 20から24 | 0.25 | 0.19 | わずかな厚さのより少しにより87.5% | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 |
| 26から30 | 0.25 | 0.19 | わずかな厚さのより少しにより87.5% | 0.12 | … | … | … | 0.19 | 0.38 |
| 32から48 | 0.25 | 0.19 | わずかな厚さのより少しにより87.5% | 0.19 | … | … | … | 0.19 | 0.38 |
