詳細情報
製品の説明

詳細情報
型式番号::	1/2」- 36"	証明::	ISO TUV
量::	1単位	包装の細部::	合板/木製パレットまたは箱を燻蒸したり、または燻蒸してはいけない
程度::	45° 90° 180°	標準::	ASTM B16.9、JIS G3458 JIS G3462 DIN 17175 EN10253
ハイライト:	TUVの継ぎ目が無い電流を通された管の肘 , 継ぎ目が無いISOは管の肘に電流を通した , TUV 45Degreeの継ぎ目が無い管の肘

製品の説明

鋼管の肘の電流を通される継ぎ目が無いAstm A234 Wpbの鋼管の肘のカーボンブラック

ASTM A234 WPBは90度の高需要の1つの長い半径の肘のための共通の等級である。大型および厚さの範囲で利用できるそれら。それらによってに良い業績があり、ほとんどの産業パイプラインの必要性が足りる。

何タイプの鋼管の肘か。

形に従って、ありまっすぐ、肘を減らすが。

角度によって、普通45度、90度および180度の肘がある。

半径に基づいてように、長い半径（1.5D）および短い半径（1D）の肘がある。

関係、それらのためにソケットの溶接肘、バット溶接肘および通された肘に分けられてできなさい。

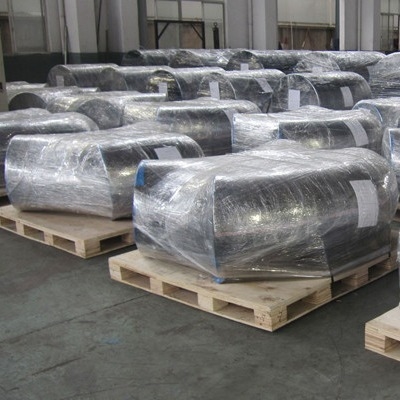

90度の肘のパッケージ

私達は名前、等級、熱のすべての炭素鋼のButtweld付属品に、サイズ、標準そしてスケジュールの厚さ印を付けなかった。90程度ASTM A234 WPBの肘の発破を掛け、塗り、そして印が付いていることのされるの後で、私達の労働者はプラスチック泡とのそれらを包み、木の場合かパレットに詰めた。

明確なラベルは量の容易な同一証明のためのパッケージの外側で付き、プロダクトI.D大きい心配は操作および交通機関の間に取られる。

炭素鋼の肘次元

炭素鋼の90度の肘及び45度の肘の次元

NPS	O.D. D	90° 長いラド終わるべき中心	45° 長いラド終わるべき中心 B	90° 3D 終わるべき中心	45° 3D 終わるべき中心 B
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981年	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

炭素鋼の45度の肘及び炭素鋼の90度の肘次元はミリメートルに特に明記しない限りある。壁厚さ（t）は顧客によって指定されなければならない。

バット溶接肘の次元の許容- 45°および90° - LRおよび3D - ASME B16.9

わずかな管のサイズ	1/2から2.1/2	3から3.1/2	4	5から8
外径斜めの（d）	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
端に内径	0.8	1.6	1.6	1.6
LR （A/B）を終える中心	2	2	2	2
3D （A/B）を終える中心	3	3	3	3
わずかな管のサイズ	10から18	20から24	26から30	32から48
外径斜めの（d）	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
端に内径	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
LR （A/B）を終える中心	2	2	3	5
3D （A/B）を終える中心	3	3	6	6
壁厚さ（t）	わずかな壁厚さのより少しにより87.5%

ASTM A234 WPBの肘次元

標準:ASME B16.9、SH3408、HG/T21635/21631、SY/T0510

直径:DN20への60"へのDN1500/3/4

スケジュール:Sch 20、STD、40、XS、80、100、120、160、XXS

半径:短い半径（SR）および長い半径（LR）

タイプ:継ぎ目が無く、溶接される

表面:黒いプライマーは、電流を通した

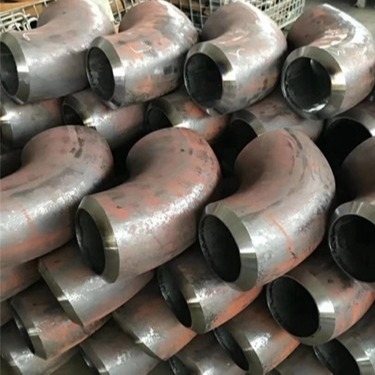

継ぎ目が無い電流を通された管の肘45度ISO TUVの証明 0

継ぎ目が無い電流を通された管の肘45度ISO TUVの証明 2

継ぎ目が無い電流を通された管の肘45度ISO TUVの証明 3

継ぎ目が無い電流を通された管の肘45度ISO TUVの証明 4

継ぎ目が無い電流を通された管の肘45度ISO TUVの証明 5

継ぎ目が無い電流を通された管の肘45度ISO TUVの証明 6

継ぎ目が無い電流を通された管の肘45度ISO TUVの証明 7
