詳細情報
製品の説明

詳細情報
サイズ::	カスタマイズされたサイズ、1/2 " ~48"	証明::	ASME DNV BV APIのセリウムのABSセリウム
量::	1単位	包装の細部::	合板/木製パレットまたは箱を燻蒸したり、または燻蒸してはいけない
程度::	45Dまたはカスタマイズされる	適用::	パイプライン、オイル、ガス/オイル/水
ハイライト:	45Degree黒の鋼管の肘のセリウム , セリウムの黒い鋼管の肘 , hongcheng 45度の管の肘の黒

製品の説明

炭素鋼45程度のセリウムの管の肘付属品Dn 800 Sch Std Lr A234 Wpbの黒の鋼管の肘

準備中のシステム、肘はパイプラインの方向を変える管付属品である。

角度に従って、45 °があり、さらに90°のプロジェクトの必要性に従って最も一般的な180 ° 3また60 °および他の異常な角度の肘を含んでいる。

肘材料は等ステンレス鋼、合金鋼、炭素鋼、非鉄金属である。

適用範囲:

よい広範囲の性能のために、肘は化学工学で広く利用されている、構造、排水、石油、ライトおよび軽工業、給湯器、防火、電力、大気および宇宙空間、造船業および他の基本的なプロジェクト。

記述	炭素鋼LRの肘
標準	ASTM B16.9、JIS G3458 JIS G3462 DIN 17175 EN10253
材料	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
サイズ	外径:6-2400mmの壁厚さ:1.0-200mmの長さ:1-12m
表面	製造所、塗られた、Anti-rust塗られる、等
適用	ボイラー管、化学薬品は管、オイル/ガス管、流動管、ドリル管を肥やす、油圧管、構造の管、等

NPS	O.D. D	90° 長いラド終わるべき中心	45° 長いラド終わるべき中心 B	90° 3D 終わるべき中心	45° 3D 終わるべき中心 B
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981年	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

炭素鋼の45度の肘及び炭素鋼の90度の肘次元はミリメートルに特に明記しない限りある。壁厚さ（t）は顧客によって指定されなければならない。

バット溶接肘の次元の許容- 45°および90° - LRおよび3D - ASME B16.9

わずかな管のサイズ	1/2から2.1/2	3から3.1/2	4	5から8
外径斜めの（d）	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
端に内径	0.8	1.6	1.6	1.6
LR （A/B）を終える中心	2	2	2	2
3D （A/B）を終える中心	3	3	3	3
わずかな管のサイズ	10から18	20から24	26から30	32から48
外径斜めの（d）	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
端に内径	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
LR （A/B）を終える中心	2	2	3	5
3D （A/B）を終える中心	3	3	6	6
壁厚さ（t）	わずかな壁厚さのより少しにより87.5%

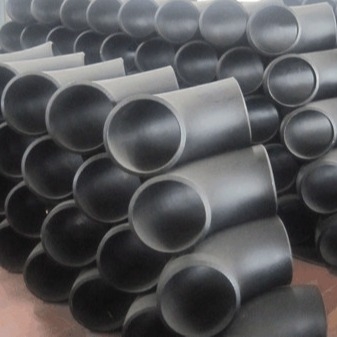

パイプラインのセリウムの証明のための45度の黒の鋼管の肘 2

ASTM A234 WPBの肘次元

標準:ASME B16.9、SH3408、HG/T21635/21631、SY/T0510

直径:DN20への60"へのDN1500/3/4

スケジュール:Sch 20、STD、40、XS、80、100、120、160、XXS

半径:短い半径（SR）および長い半径（LR）

タイプ:継ぎ目が無く、溶接される

表面:黒いプライマーは、電流を通した

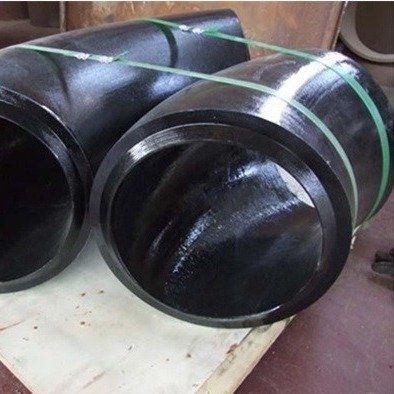

パイプラインのセリウムの証明のための45度の黒の鋼管の肘 3

パイプラインのセリウムの証明のための45度の黒の鋼管の肘 4

パイプラインのセリウムの証明のための45度の黒の鋼管の肘 5

パイプラインのセリウムの証明のための45度の黒の鋼管の肘 6

パイプラインのセリウムの証明のための45度の黒の鋼管の肘 7

タグ:

商品の詳細:
起源の場所:	中国
ブランド名:	hongcheng
証明:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
モデル番号:	24"への1/2」
お支払配送条件:
最小注文数量:	1pc
価格:	consult
パッケージの詳細:	合板箱かパレット
受渡し時間:	7-15の仕事日
支払条件:	L/C、D/P、T/T
供給の能力:	2百万トン/年

パイプラインのセリウムの証明のための45度の黒の鋼管の肘

45Degree黒の鋼管の肘のセリウム

セリウムの黒い鋼管の肘

hongcheng 45度の管の肘の黒

炭素鋼45程度のセリウムの管の肘付属品Dn 800 Sch Std Lr A234 Wpbの黒の鋼管の肘

準備中のシステム、肘はパイプラインの方向を変える管付属品である。

角度に従って、45 °があり、さらに90°のプロジェクトの必要性に従って最も一般的な180 ° 3また60 °および他の異常な角度の肘を含んでいる。

肘材料は等ステンレス鋼、合金鋼、炭素鋼、非鉄金属である。

適用範囲:

よい広範囲の性能のために、肘は化学工学で広く利用されている、構造、排水、石油、ライトおよび軽工業、給湯器、防火、電力、大気および宇宙空間、造船業および他の基本的なプロジェクト。

記述

炭素鋼LRの肘

標準

ASTM B16.9、JIS G3458 JIS G3462 DIN 17175 EN10253

材料

A234 WP5/P9/P11/P12/P22/P91

A860 WPHY 52/60/65

A403 WP304/304L/316/316L/321

13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo

サイズ

外径:6-2400mmの壁厚さ:1.0-200mmの長さ:1-12m

表面

製造所、塗られた、Anti-rust塗られる、等

適用

ボイラー管、化学薬品は管、オイル/ガス管、流動管、ドリル管を肥やす、

油圧管、構造の管、等

NPS

O.D.D

90°長いラド終わるべき中心

45°長いラド終わるべき中心B

90°3D終わるべき中心

45°3D終わるべき中心B

1/2

21.3

38

16

3/4

26.7

38

19

57

24

1

33.4

38

22

76

31

1.1/4

42.2

48

25

95

39

1.1/2

48.3

57

29

114

47

2

60.3

76

35

152

63

2.1/2

73

95

44

190

79

3

88.9

114

51

229

95

3.1/2

101.6

O.D.
D

90°
長いラド
終わるべき中心

45°
長いラド
終わるべき中心
B

90°
3D
終わるべき中心

45°
3D
終わるべき中心
B
