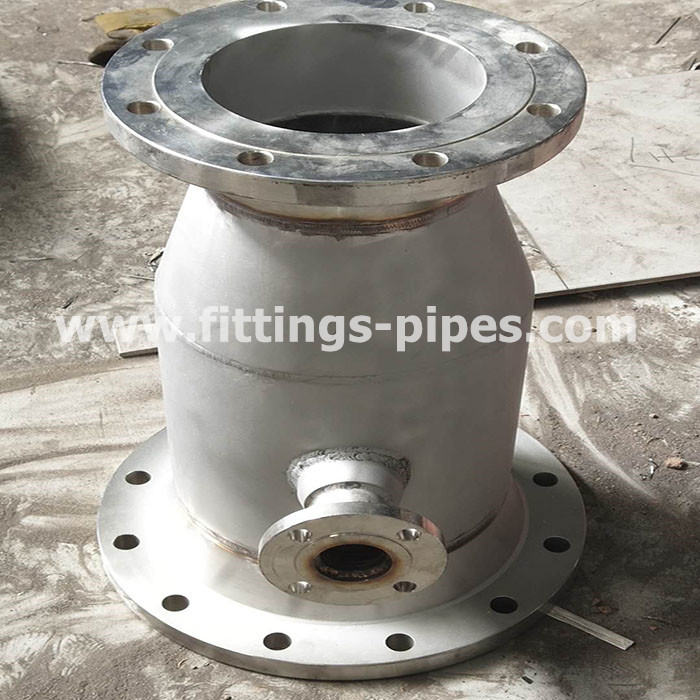

ODMは管のスプール、SSを配管する力の構造のための製作を組立て式に作った

製品の説明

プレハブの管によってカスタマイズされる付属品は鋼鉄ステンレス鋼の管を組立て式に作った力のための製作を合金にする

発電所の工場配管の4つの主要なパイプライン、4つの主要なパイプライン

それは火力発電所の4つの主要なパイプラインの専門の製造業者である。会社は合金の高圧合金鋼の管および合金の管付属品の支持の供給の単位である。それはまた支持の仕事を引き受け、輸入された高圧合金の肘、合金の管付属品および合金の管の曲がるサービスの製造を引き受ける。それは複雑な統合の貯蔵、操作および処理である。予備管そして鋼管の保管倉庫の20,000トン。私達の会社は独立した輸入および輸出権利があり、市場は日本、ドイツ、イタリア、スペイン、米国、スイス連邦共和国、ポーランド、アルゼンチン、韓国および他の国に拡大した。

発電所の4つの主要なパイプラインの詳しい細部:

1. 主要な蒸気のパイプラインの物質的な選択

電力の大臣の関連した部門の発電所のパイプラインそして付属品の標準化の会合は発電所の主要な蒸気および水パイプラインの指定を提案した。その中で、300MW単位の主要な蒸気システムのスーパーバイザーはA335P22合金の管の使用を推薦した。それ以来、国内300Mw単位のプロジェクトのほとんどはそれに応じて選ばれ、関連した製造業者はまたA335P22合金の管の指定に従って一致の管付属品を発達させた。操作に、Jinggangshan Huanengの発電所およびFengchengの発電所の主要な蒸気のパイプラインおよびreheatの蒸気の熱いセクション パイプラインのような入った300MW単位、すべての使用A335P22合金の管。A335P91合金の管は改良された9Cr1Mo高力martensitic耐熱性鋼鉄である。P91合金鋼の管に高温強さ、高い酸化抵抗および高温蒸気の耐食性の特徴があるので、ずっと80年代の英本国、米国、ドイツおよび他の国の発電所装置で広く利用されている。90年代以来、私の国は発電所の主要な蒸気のパイプラインそしてreheatの蒸気の熱いセクション パイプラインのために材料として次第にA335P91を使用した。

P91鋼鉄の強さはP22のそれ、および温度の増加を用いる強さの減少よりより少なく高い。20℃で、P91合金のティーの引張強さはP22合金のティーのそれより高い41.6%である;538℃で、P91鋼鉄の正当な圧力しかしそれはP22鋼鉄より高い83.3%である。それはP91鋼鉄に高温でP22鋼鉄より大いに高く正当な圧力があるので正確にある。これは壁厚さを主要な蒸気管として使用されるP22鋼鉄のそれより大いにいつ薄くさせる。これはP91鋼鉄が大きい単位でますます広く利用されているなぜか主な理由である。主要な蒸気管で使用されるP91合金の管付属品とP22合金の管付属品間の予備の比較。主要な蒸気管がP22材料から成っているとき、主要な管の指定はΦ368×82であり、枝管の指定はΦ273×62.23である;P91材料を使用するとき、主要な管の指定はΦ368.3×40であり、枝管の指定はΦ273×30である。比較は主要な管の壁厚さが42mm減る、減少率は51.2%であることを示し;枝管の壁厚さは32.23mm減り、減少率は51.8%である。合金の管の総重量は非常に減り、管の総重量比率はP91/P22=1/2.18である。

現在、市価の変動と、合金の管P91/P22の単位重量の価格の比率は約1.4から1.95である。管の総重量の軽減は価格上昇の影響を超過するので、主要な蒸気管のためにP91を使用することは経済的である。さらに、装置インターフェイスがパイプラインのパイプライン、推圧および時の薄い壁厚さが原因で減ることができる。同時に、パイプラインの重量、サポートの負荷およびハンガーの減少が原因で相応じて減らされる。サポートおよびハンガーのだけでなく、費用は救われるが、また対応するパイプラインの設置費用および市民建設費は救われる。

2. reheatの蒸気の熱いセクション パイプラインのための管の物質的な選択

再び熱する熱いセクションの管は大口径のthin-walled管である。P91合金鋼の管が使用されれば、既により薄い壁厚さはより薄い。計算された管の壁が、安全視点から、余りに薄い壁厚さの実際の価値計算された価値より大いに大きいので。このように、P22と比較されて、P91合金の管の使用はより少なく経済的である。P22合金の管が再び熱する熱いセクションで使用されるとき、主要な管の指定はΦ635×31であり、枝管の指定はΦ508×24.8である;P91材料が使用されるとき、主要な管の指定はΦ727.96×21.03であり、枝管の指定はΦ632.97×17.98である。、主要なパイプラインの壁厚さは10mm減った、枝パイプラインの壁厚さは6.8mm減った、パイプラインの総重量は多くを変えないし、総パイプラインの重量比率P91/P22=1/1.39は価格の比率より大いに大きい、従ってまだP22管を使用することを推薦する。

3. reheatの蒸気の冷たいセクションのための管の物質的な選択

300MW単位の使用中の経験に従う電力の前の大臣の関連した部門の発電所の管付属品の標準化の会合に従って、A672B70CL32 electrofusionによって溶接される鋼管はまた技術的要求事項を満たすことができる再び熱された蒸気の冷たいセクションでA106Bの継ぎ目が無い鋼管の代りに使用されるべきである。冷たいセクション主要な管はA106Bの継ぎ目が無い鋼管の代りにA672B70CL32継ぎ目の鋼鉄を採用する。継ぎ目は鋼管を継ぎ目が無い鋼管の約1/3であるA106B継ぎ目が無い鋼管より大いに安い溶接した。継ぎ目によって溶接される鋼管の壁厚さの偏差は継ぎ目が無い鋼管のそれより小さく、質は継ぎ目が無い鋼管のそれよりより少しではない。

4. 高圧給水の管の選択

高圧給水のパイプラインは通常このⅢプロジェクトの15NiCuMoNb5に最大限に活用されるSt4518/の管を使用する。主要な管の指定はΦ406.4×50からΦ355.6×25に変わり、枝管の指定はΦ298.6×36からΦ244.5×20.15NiCuMoNb5に弾性率変わり、St4518/IIIの線形拡張係数は非常に類似しているが、15NiCuMoNb5の正当な圧力はSt4518/III.のそれより大いに大きい。従って、15NiCuMoNb5が高圧給水のパイプラインで使用されるとき、パイプラインの壁厚さは50%減らすことができる。ハンガーの物的消費は非常に救うことができる経済はより適度であり、プロジェクトの費用は効果的に減らすことができる。従って、15NiCuMoNb5合金の肘、WB36合金の肘、WB36合金のティー、WB36合金減力剤は高圧給水の管のために、および15NiCuMoNb5合金のティー使用される。

私達の会社は発電所の下部組織の（を含む復元および拡張）プロジェクトに、給水のパイプラインのための即ち主要な蒸気管必要な、準備合金の管付属品、reheatの蒸気管、合金の管付属品（熱いセクション、冷たいセクション）、主要な高温および高圧継ぎ目が無い鋼管、管付属品、バイパス システム、等を処理するいろいろな種類の管、管、管付属品および工場提供する。会社は厳密な質の管理システムを作り出し、さまざまなパイプライン材料の供給は厳しくアメリカのasmeに、astmシリーズ、ドイツの喧騒シリーズ、ヨーロッパenシリーズおよび国際的なGBシリーズおよびすべてのプロダクト文書基づいて関連した国際的なおよび国内標準を実行する。完全情報。主要な煙管材料:ST45.8/iii、20G、A106b、15CrMoG、12Cr1MoVG、10CrMo910、12Cr2MoWWTib、T91、T92、Tp304H、Tp347H、super304h、T23、T24、等。下部組織のための4つの主要なパイプラインの主要な材料:A335P92、A335P91、A335P22、A335P11、A672B70CL32、A691Gr2-1/4CrCL22、A106b、15NiCuMoNb5 （WB36）、等。
