詳細情報
製品の説明

詳細情報
銘柄::	HongCheng	ダウンロード:	量によって
支払の言葉::	T/T、L/C、ウェスタン・ユニオン	OD:	15mm-6000mm
圧力::	Class150/300/600/9001500/2500、Class150,150#-2500#、5K-30K	標準::	ANSI B16.5、EN1092-1、SABA1123、JIS B2220、DIN、GOST、UNI、AS2129、API 6A、等。
タイプ::	、管のフランジ通る、溶接首のフランジ盲目ソケットの溶接	適用::	石油、化学薬品、機械類、電力、造船業、
ハイライト:	Ansiの高圧管はDin2000フランジを付けたようになる , Din2000高圧管のフランジ , ステンレス製ansi b16 5はフランジを付けたようになる

製品の説明

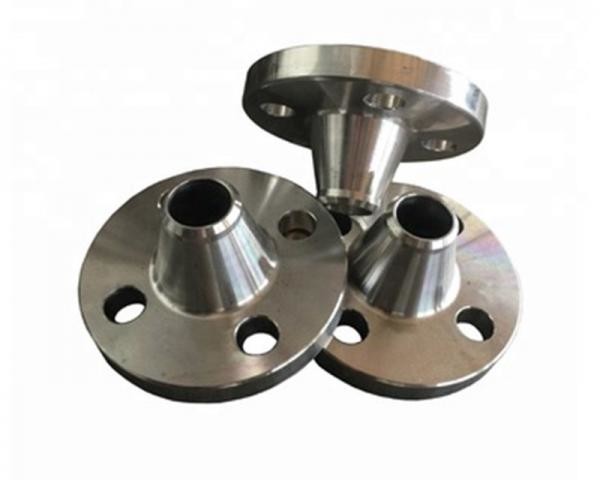

高圧管はフランジAsme/Ansi B16.5 Dn15-Din2000のステンレス鋼の合金鋼の管付属品のフランジを付けたようになる

高圧フランジは10MPaより高い圧力の接続管か装置のために使用される。現在、それは主にフランジをきつく締める従来の高圧フランジおよび高圧自己を含んでいる。

高圧フランジは密封の効果を達成するのに密封のガスケット（楕円のガスケット、八角形のガスケット、レンズのガスケット、等）のプラスチック変形を使用するで管端に管によって管を接続するために接続される部品。フランジに穴があり、2つのフランジはスタッドのボルトによって堅く接続される。

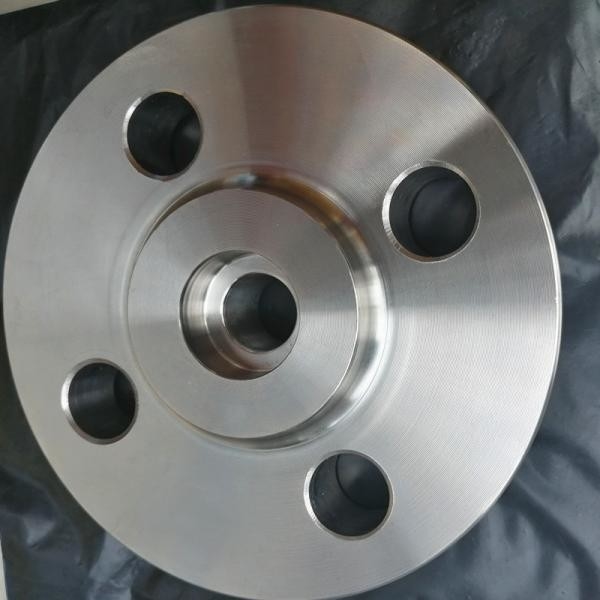

ステンレス鋼の高圧管はAnsi Din2000 B16.5フランジを付けたようになる 0

技術的なデータ用紙

炭素鋼の管付属品ASTM A234の炭素鋼のティーの次として技術的なデータ用紙:

DN	PM1.6MPa （16bar）					PN2.5MPa （25bar）
	外的な直径	ボルト孔のセンターサークルの直径	ボルト孔の直径	ボルト糸	量	外的な直径	ボルト孔のセンターサークルの直径	ボルト孔の直径	ボルト糸	量
	外的な直径	ボルト孔のセンターサークルの直径	ボルト孔の直径	ボルト糸	量	外的な直径	ボルト孔のセンターサークルの直径	ボルト孔の直径	ボルト糸	量	10	90	60	14	M12	4	90	60	14	M12	4
15	95	65	14	M12	4	95	65	14	M12	4
20	105	75	14	M12	4	105	75	14	M12	4
25	115	85	14	M12	4	115	85	14	M12	4
32	140	100	18	M16	4	140	100	18	M16	4
40	150	110	18	M16	4	150	110	18	M16	4
50	165	125	18	M16	4	165	125	18	M16	4
65	185	145	18	M16	4	185	145	18	M16	8
80	200	160	18	M16	4	200	160	18	M16	8
100	220	180	18	M16	4	235	190	22	M20	8
125	250	210	18	M16	8	270	220	26	M24	8
150	285	240	22	M20	8	300	250	26	M24	8
200	340	295	22	M20	8	360	310	26	M24	12
250	405	344	26	M24	12	425	370	30	M27	12
300	460	410	26	M24	12	485	430	30	M27	16

特徴

1. 密封の主義はプラスチック変形に属する。

2. ボルトによって接続される。

3. ボルトは抗張力、温度の相違の圧力、曲げモーメント、トルクおよび他の多くの外的な圧力に耐えるべきである。

4. 容積は巨大である、重量は重く、取付けおよび位置は非常に困難である。

5. 密封の性能は粗い条件（高温、高圧および非常に有毒な媒体）の下で不安定、特に、それ深刻な結果に終って、漏り易いである。

標準	ANSI	ANSI B16.5 ASME B16.47シリーズA/B
	DIN	DIN
	EN	EN1092-l:2002年
材料	ANSI	CS A105/SA 105NSS 304/304Lの316/316L合金鋼:WHPY45/52/65/80
	DIN	CS RST37.2;S235JR SS 304/304L.316/316L
	EN	CS RST37.2;S235JR;C22.8SS 304/304L、316/316L
圧力	ANSI	クラス150、300、600、900、1500 2500lbs
	DIN	PN6、PN10、PN16>PN25、PN40>PN64、PN100
	EN	PN6、PN10、PN16>PN25、PN40>PN64、PN100
サイズ	ANSI	1/2」- 60"
	DIN	DN15-DN2000
	EN	DN15-DN2000

パッケージ

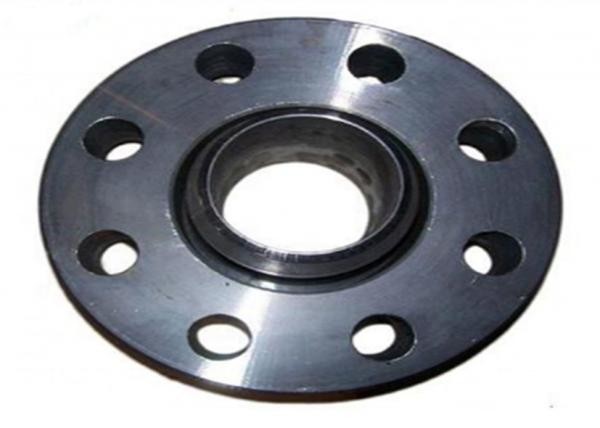

ステンレス鋼の高圧管はAnsi Din2000 B16.5フランジを付けたようになる 3

ステンレス鋼の高圧管はAnsi Din2000 B16.5フランジを付けたようになる 5

タグ:

商品の詳細:
起源の場所:	Yanshan、河北、中国
ブランド名:	HongCheng
証明:	PED、ABS、BV、DNV、GL、LR、SGS、IEI
モデル番号:	120"への1/2」
お支払配送条件:
最小注文数量:	1pcs
価格:	10-100 pieces US $4.48/ Piece;>100 pieces US $3.62/ Piece
パッケージの詳細:	合板箱かパレット
受渡し時間:	7-15の仕事日
支払条件:	L/C、D/P、T/T
供給の能力:	2百万トン/年
